2023年12月，米爾電子聯合戰略合作伙伴全志科技，率先業內發布了國產第一款T527核心板及開發板。這款高性能、高性價比、八核A55的國產核心板吸引了廣大客戶關注，為積極響應客戶需求，米爾基于全志T527核心板現已批量上市，歡迎垂詢！

圖：米爾國產核心板-第一款全志T527核心板

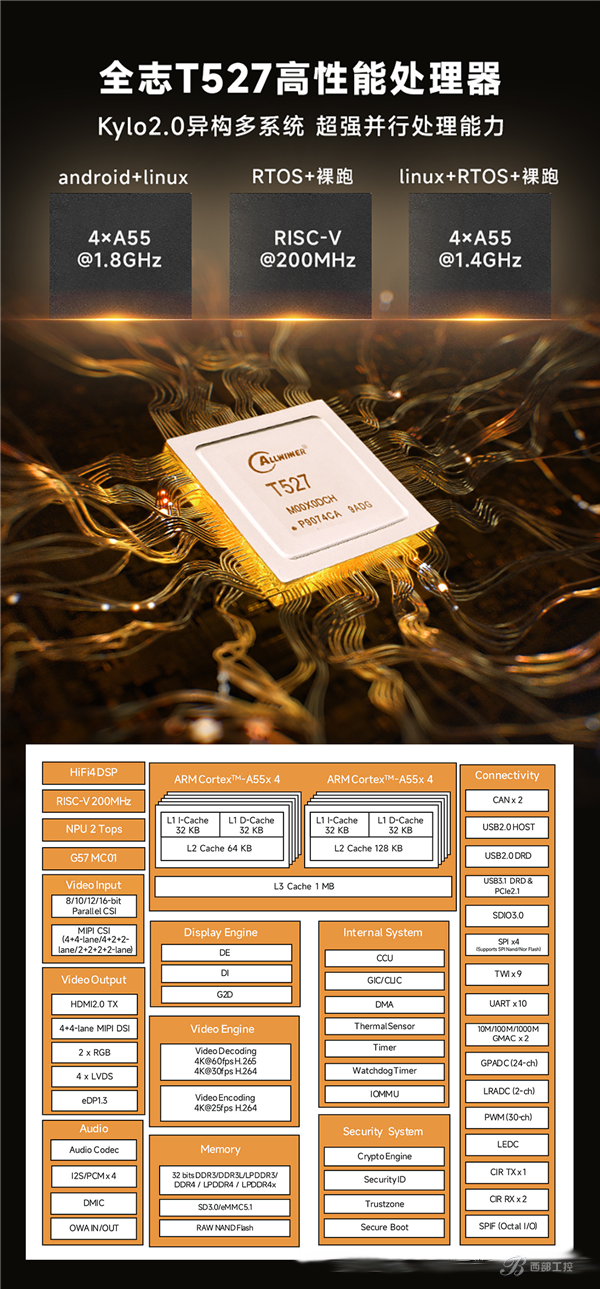

全志T527高性能處理器

MYC-LT527核心板及開發板，采用全志T527高性能國產處理器，可選AI功能MPU，配備八核Cortex-A55內核，采用RISC-V協處理器；T527核心板支持2Tops NPU，滿足邊緣智能AI加速應用；全志T527支持Kylo2.0異構多系統，支持android+linux或者linux+RTOS+裸跑，具有超強并行處理能力。

支持豐富的工業總線接口

米爾基于全志T527核心板，支持豐富的通訊接口，包括2路千兆以太網、1路PCIE2.1、2路CAN、10路UART串口等超多接口，功能強大。

豐富的多媒體性能

米爾基于全志T527核心板，具有豐富的多媒體性能，支持LPDDR4/LPDDR4x最大4GB 32bits；支持H.265 4K@60fps和H.264 4K@30fps視頻解碼、H.264 1080P@60fps視頻編碼，具有豐富多媒體接口HDMI/eDP/MIPI-DSI/RGB/LVDS/MIPI CSI/Parallel CSI，支持4K@60Hz顯示,支持三屏異顯；

LGA創新設計，可靠性高

MYC-LT527核心板以SMD貼片的形式焊接在底板，管腳LGA創新設計，成本低、可靠性高。板卡采用12層高密度PCB設計，沉金工藝生產，獨立的接地信號層，無鉛。

應用場景豐富

米爾基于全志T527核心板，特別適合高性能設備，為智慧商顯、零售支付、智慧教育、商用機器人、智慧車載、視覺輔駕、工業控制、邊緣計算、智能配電終端等千行百業賦能。

配套開發板，外設資源豐富

米爾基于全志T527開發板，搭載了兩路千兆以太網接口、板載WIFI+BT模塊、HDMI+miniDP+MIPIDSI+LVDS四種顯示接口、1路3.5mm音頻接口、1路USB3.0 HOST 、1路 USB2.0 OTG接口、1路Micro SD接口、1路兼容樹莓派40pin擴展接口、1路米爾自定義40pin擴展接口。

米爾基于全志T527核心板的配套系統進度計劃:

安卓13已完成，發貨默認燒寫

linux5.15+Qt測試中，預計三月份發布

Debain/Ubuntu研發中，預計五月份發布

更多系統版本隨客戶應用需求增加…..
