1、羅克韋爾（AB） PLC 1769-L32E以太網通訊（EtherNet/IP）與西門子S7-1200 PLC（PROFINET）進行連接。今天與大家分享一篇EtherNet/IP轉PROFINET的通訊配置方案。本文主要介紹穩聯技術的EtherNet/IP轉PROFINET網關WL-ABC2006，連接西門子S7-1200 PLC與羅克韋爾（AB） PLC 1769-L32E 通訊的配置過程，供大家參考。

2、硬件配置：

羅克韋爾（AB）PLC配置：1個1769-L32E、1個電源模塊（24V供電筆記本1臺）西門子PLC一臺（或其他PROFINET主站都可以），EtherNet/IP轉PROFINET網關一個，網線1根

軟件配置：RSLogix5000、Step7/博圖

詳細操作步驟：打開RSLogix5000，進行硬件組態，首先添加網關的EDS文件；

3、安裝完成后添加模塊，選擇New Module

 4、輸入EIP尋找EtherNet/IP轉PROFINET網關模塊，名稱顯示為WL1；

 5、雙擊EtherNet/IP轉PROFINET網關模塊設置參數；

6、設置EtherNet/IP轉PROFINET網關的設備名稱和IP地址，本例為WL1， IP192.168.1.11（此處設備名稱可隨意寫，網關在EtherNet端不需要設置設備名稱）；

 7、點擊Change設置數據的輸入輸出長度，本例為8個字節；

8、下載配置到PLC；

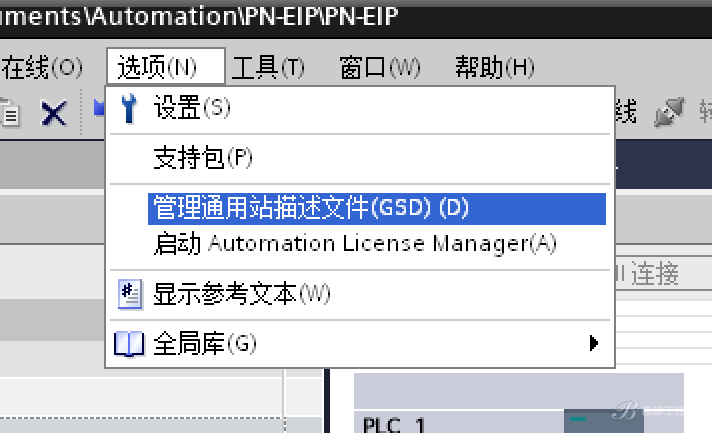

 9、對西門子PLC進行配置，首先安裝GSD文件；

10、導入EtherNet/IP轉PROFINET網關進行組態，設置EtherNet/IP轉PROFINET網關的IP地址和設備名稱，本例設備名稱為WL1，IP地址為192.168.20.5；

 11、設置數據的輸入輸出長度（本例為8個字節）；

 設置完輸入輸出后下載配置到PLC。
