技術頻道

CMOS有源晶振電壓詳解

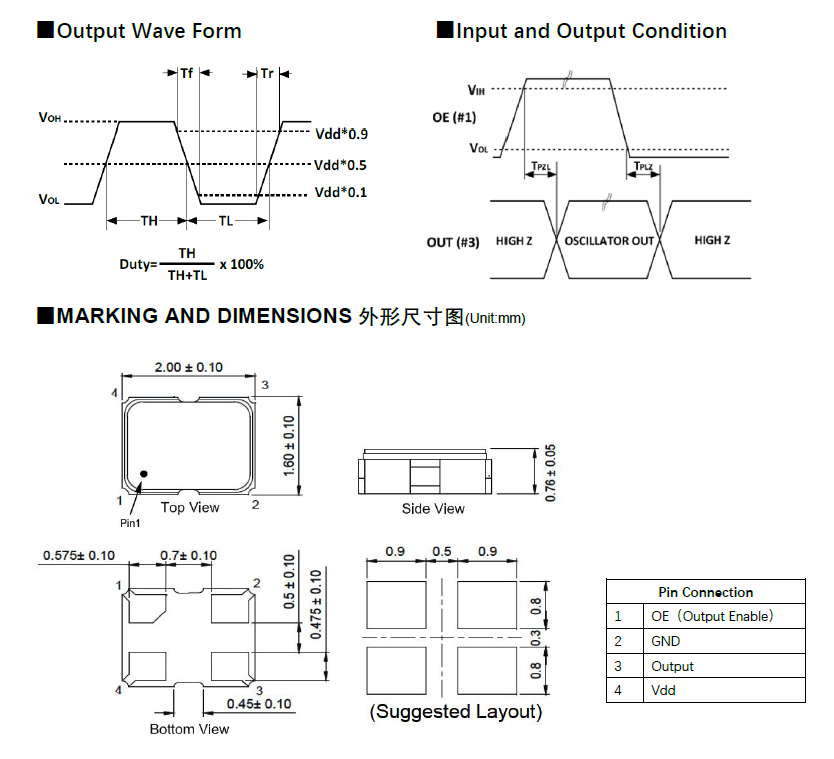

CMOS有源晶振供電電壓與輸出電壓:

方波(CMOS)有源晶振輸出電壓為交流信號,包含有高電平(Voh)和低電平(Vol),其中高電平約等于其供電電壓(約等于90% Vcc)。

Voh: Voltage output high

Vol: Voltage output low

使用萬用表測量CMOS有源晶振輸出電壓的問題

一般情況下,有源晶振輸出的是高頻方波信號,而萬用表的交流檔針對正弦波有效值校準,對方波測量誤差極大。因此,萬用表無法準確測量有源晶振輸出電壓,僅能通過直流檔間接判斷是否起振。

利用萬用表直流電壓檔粗測

步驟:

①、將萬用表調至直流電壓檔(DC Voltage),紅表筆接晶振輸出腳,黑表筆接地(GND)。

②、若輸出為方波,直流電壓值約為供電電壓(Vcc)的50%(例如:3.3V供電時顯示約1.65V)。

③、方波的平均電壓為高電平與低電平的中間值,但此方法無法反映真實峰峰值。

④、僅能初步判斷晶振是否起振(若電壓接近Vcc或0V,可能晶振損壞)。

正確測量工具——示波器:

可直接觀察波形峰峰值(Vpp)、頻率和占空比。

示波器設置建議:

1、探頭接地線盡量短,避免引入噪聲。

2、觸發模式設為“邊沿觸發”,觸發電平設為信號幅度的中間值。

補充:

普通萬用表的交流電壓檔通常僅支持低頻(如50Hz~1kHz),而有源晶振的頻率通常在MHz級別(如8MHz、16MHz、25MHz等)。高頻信號會導致萬用表測量值嚴重偏低甚至完全失效。

輸出電平與輸入電壓直接相關,YXC YSO110TR系列可以兼容1.8~3.3V。

文章版權歸西部工控xbgk所有,未經許可不得轉載。
