有源晶振和無源晶振的區別
無源晶振主要應用在低成本通信設備、玩具及小型電子產品等；有源晶振主要應用在音頻及視頻設備、工業自動化及控制設備等，有源晶振和無源晶振的區別見下表：
| 序號 | 對比項 | 無源晶振 | 有源晶振 |
| 1 | 別名 | 晶體/諧振器 英文：Crystal Unit |
振蕩器 英文：Oscillator |
| 2 | 結構 | 只是個“晶體” | 把“晶體+振蕩電路”封裝到一起 |

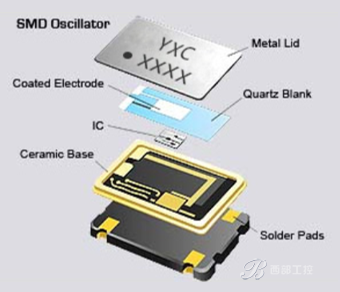

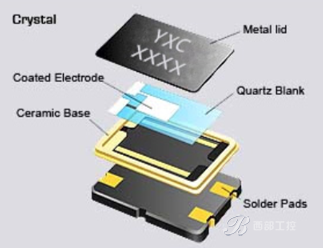

| 3 | 內部結構圖 | ||
| 4 | 引腳數量 | 2個、4個 | 4個、6個、8個 |
| 5 | 起振方式 | 借助時鐘電路產生震蕩信號 | 自身即可產生震蕩信號，可不依靠外部電路 |
| 6 | 最高精密度 | ±10PPM | ±0.1PPM |
| 7 | 信號質量 | 較差 | 較好 |
| 8 | 電路設計 | 簡單 | 復雜 |
| 9 | 應用場景 | 對功耗和成本要求較低，且對穩定性要求不是極高的場合 | 對時鐘信號精度要求高、穩定性強的場合 |
| 10 | 靈活性 | 較高（可通過調整外部電路實現頻率調整） | 較低（信號電平固定，靈活性差） |
| 11 | 穩定性 | 相對較低（受環境溫度、供電電壓等條件影響） | 高 |
