一種新型多通道溫濕度檢測儀
多通道智能溫濕度檢測儀本文介紹了一種51單片機為基礎,選用瑞士盛世瑞恩的SHT11數字溫濕度傳感器研制出一種RS485總線形式的多通道智能溫濕度測試儀,這種儀器具有測量精度高、硬件電路簡單、顯示界面友好、可巡回測試多點溫濕度等特點。
關鍵詞: 溫濕度;單片機;測試儀
引言
溫濕度的測量在暖通空調,電力系統,通信基站,食品加工,制藥等行業有非常廣泛的應用,但因為一般濕度元件不經過標定和溫度補償,誤差較大,而用于濕度標定和校準的儀器價格昂貴,所以給濕度測量的實際應用帶來很大的困難和阻礙。本文選用瑞士盛世瑞恩基于CMOSens®專利技術的SHT11數字溫濕度傳感器,該傳感器內部經過溫度補償和濕度全量程標定,輸出標準數字信號,且提供應用程序,使用非常方便,縮短開發時間,降低成本,通過485總線可實現多點測量,是一種很好的解決方案。
傳感器與單片機連接電路
關鍵詞: 溫濕度;單片機;測試儀
引言
溫濕度的測量在暖通空調,電力系統,通信基站,食品加工,制藥等行業有非常廣泛的應用,但因為一般濕度元件不經過標定和溫度補償,誤差較大,而用于濕度標定和校準的儀器價格昂貴,所以給濕度測量的實際應用帶來很大的困難和阻礙。本文選用瑞士盛世瑞恩基于CMOSens®專利技術的SHT11數字溫濕度傳感器,該傳感器內部經過溫度補償和濕度全量程標定,輸出標準數字信號,且提供應用程序,使用非常方便,縮短開發時間,降低成本,通過485總線可實現多點測量,是一種很好的解決方案。
傳感器與單片機連接電路
圖1
由于選用數字式溫濕度傳感器,只需要用兩個I/O口模擬傳感器的時序即可,使得系統的硬件電路連接相當簡單。
友好的中文軟件界面,實現多路顯示

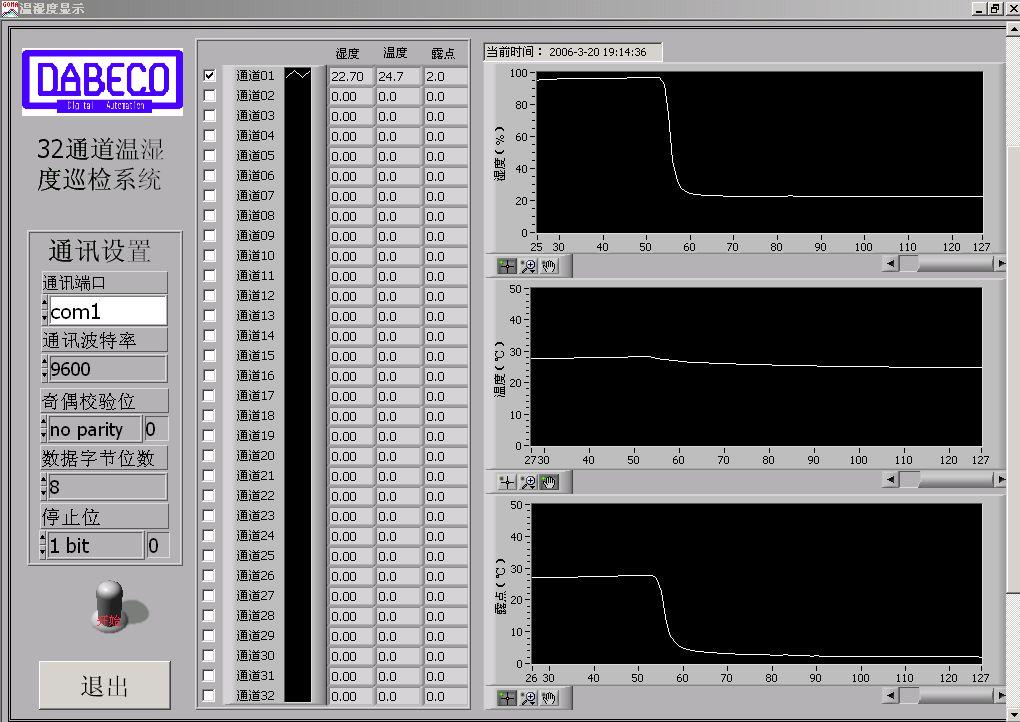

圖2是一個由SHTxx開發而成的32路溫濕度采集系統的軟件界面,通過電腦可以直觀的看到各個通道的溫度濕度數據和它們的變化趨勢曲線。
系統最大特點:電路簡單,測量精度高,實現方便。
結論:多通道智能溫濕度測試儀研制完成后經實際使用證明,具有測量精度高,硬件電路簡單,使用方便的特點,克服了傳統溫濕度儀測量精度低、電路復雜、調試及標定困難等缺點,同時還具有人機界面友好、智能化程度高、溫濕度測試點數較多且可實現即插即測功能等特點,為溫濕度測量的自動化奠定了良好的基礎。
