一、產品介紹

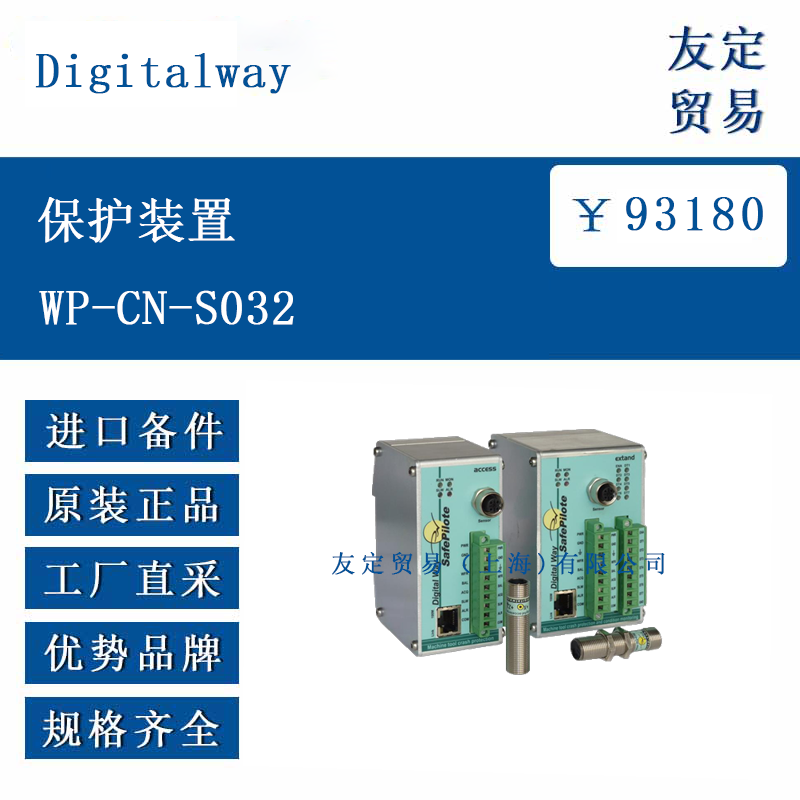

WP-CN-S032 是一款針對機床設備的保護與狀態監控裝置，集成 WattPilote 功率監測與 SafePilote 碰撞保護功能。裝置通過 3 軸數字加速度傳感器實時監測主軸振動與沖擊，當檢測到碰撞或異常振動時，以 0.5 毫秒的反應速度觸發機床急停，減少主軸、刀具及工件的損壞。其處理器模塊支持 120 種不同加工工藝的參數配置，可存儲 150 萬條事件記錄及 1 萬條事件曲線，便于故障追溯與設備維護。裝置適用于 32KW 三相主軸系統，采用 ProfiNet 接口實現與機床控制系統的高速通信。
二、功能特點
碰撞保護：通過 ±16g 測量范圍的三軸加速度傳感器，實時監測碰撞產生的沖擊，快速觸發停機以降低損壞。
振動監控：靈敏度達 4mg，可檢測主軸不平衡、刀具磨損等引起的異常振動，支持 FFT 分析功能。
工藝適配：支持 120 種加工工藝參數配置，適配不同類型的切削加工場景。
數據記錄：存儲最后 150 萬條事件及 1 萬條振動曲線，具備 “黑匣子” 功能便于故障分析。
通信接口：采用 ProfiNet 總線接口，兼容工業以太網通信協議，支持與 PLC 及上位機系統集成。
三、選型指南
功率匹配：適用于 32KW 三相主軸系統，確保與機床動力配置兼容。
通信需求：若系統需 ProfiNet 接口實現高速數據交換，可優先選擇此型號。
功能擴展：如需額外 SafePilote 通道，可參考 “WP-DN-S032+SP2” 等雙通道型號。
應用場景：適用于加工中心、車床、磨床等單主軸機床，尤其適合對碰撞保護要求高的精密加工場景。
四、技術參數
傳感器：
類型：3 軸數字加速度傳感器
測量范圍：±16g
靈敏度：4mg
最大抗沖擊：10,000g
采樣率：3200Hz
環境溫度：-20℃~85℃
防護等級：IP67
尺寸：L45mm，直徑 M12
重量：15g
處理器：
供電電壓：24VDC±10%，200mA
反應速度：0.5 毫秒
輸入輸出：24VDC Type II 快速輸入，24VDC 靜態繼電器輸出
通信協議：CAN 網絡（傳感器接口）、ProfiNet（系統接口）
傳感器線纜長度：最大 80 米
五、產品尺寸
傳感器：直徑 M12× 長度 45mm，安裝螺紋 M12×1。
處理器模塊：
正面尺寸：66.50mm×47.50mm
側面尺寸：80.00mm×105.00mm（左視圖）。
六、應用領域
金屬加工：適用于立式 / 臥式加工中心、數控車床、內外圓磨床等設備的主軸保護。
機器人與自動化：工業機器人、龍門系統等運動部件的碰撞監測。
精密加工：齒輪切削、曲軸磨削等對設備精度要求高的場景。
批量生產： transfer lines（傳輸線）、多工位專機等自動化生產線的設備保護。
